概述

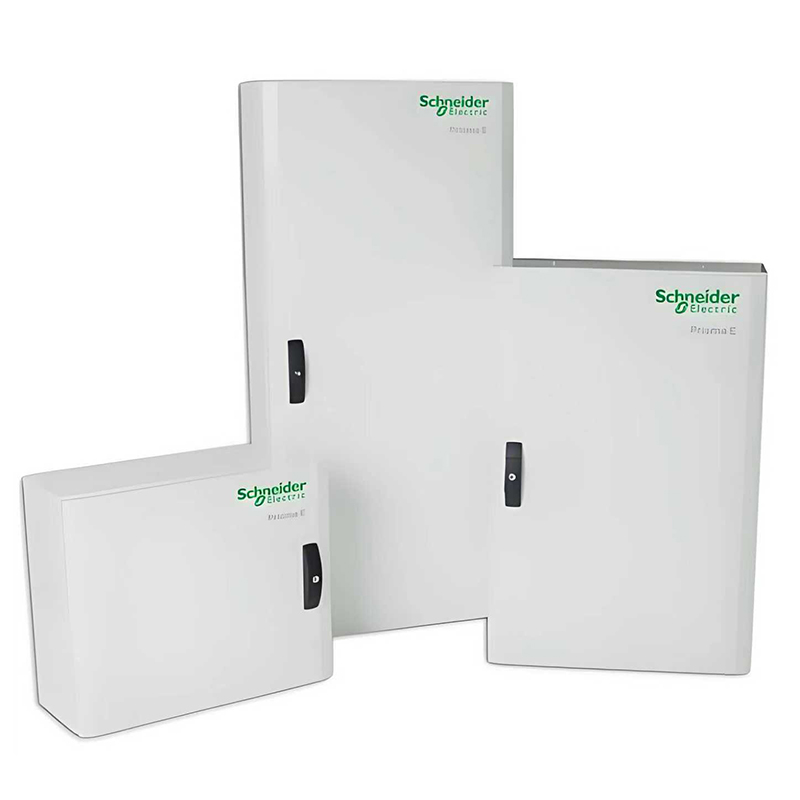

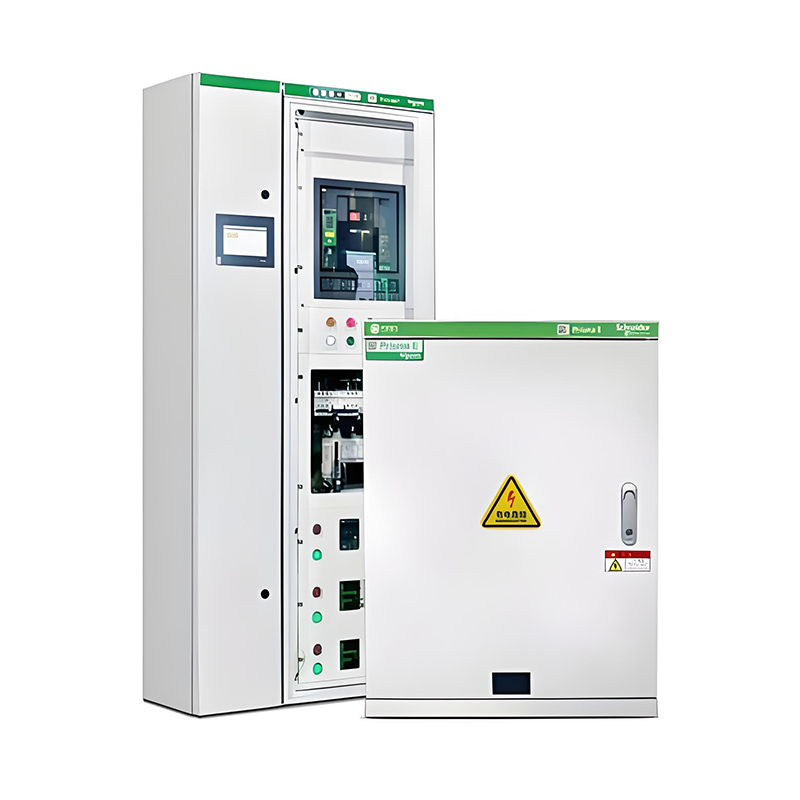

该产品是施耐德电气精心为中国市场打造的新一代标准化分配电系统产品。以模块化零件为基础，同施耐德元件完美集成，组成优质、高性价比的标准化分配电系统应用方案。朗昇电气是该产品首批授权制造商。它广泛适用于高端住宅、商业建筑、数据中心、医院、轨道交通、政府机关、宾馆酒店等。

结构特点

·      Prisma-E 630A分配电系统，以模块化零件为基础，标准化设计；

·      采用防爆玻璃冰箱门，外形美观高档；

·      箱体设计融入最先进的标准化与模数化理念，机构坚固而精炼；

·      功能单元设计为客户考虑了不同的安装方式、接线方式、安装与接线空间，更加注重安全性，可按需安装前面板及其支架，提供额外防护；

·      柜门采用斜边设计，简约而大方；

·      月牙形手柄锁，彰显出产品的贵族工业品气质；

·      允许压力瞬间释放，并可以有效防止柜门被冲开；

符合标准

·         IEC61439.1-2011《低压成套开关设备和控制设备》；

·         GB7251.3《低压成套开关设备和控制设备 第3部分》；

·         GB1207-1997电压互感器 ；

·         GB1208-1997电流互感器；

·         GB13539.1-2002低压熔断器 第1部分：基本要求 ；

·         GB13539.1-2002低压熔断器 第2部分：专职人员使用的熔断器的补充要求；

·         GB13539.1-2002低压熔断器 第3部分：非熟练人员人员使用的熔断器的补充要求；

技术参数

·         额定电流：≤630A

·         额定绝缘电压Ui：1000V AC；

·         额定工作电压：≤690V AC；

·         额定冲击耐受电压：8KV；

·         额定短时耐受电流Icw：20KA 1s ；

·         额定峰值耐受电流Ipk：42 KA ；

·         箱体防护等级：IP30/P40/IP54 ；

·         通过极其严酷的柜内短路试验验证，品质可靠有保障；

·         柜体高度尺寸(mm)：500,700,900,1100,1300，1650,1850；

使用条件

·         室内周围空气温度-15~+40℃，平均气温不超过35℃；

·         室内使用海拔高度≤2000m；

·         周围空气相对湿度≤90%（+25℃）；

·         无严重空气污染和腐蚀性气体；

无剧烈震动场所
